Докладніше порівняння витягів Launch з іншим китайським витягом. Всі характеристики в порівнянні в цифрах та фото

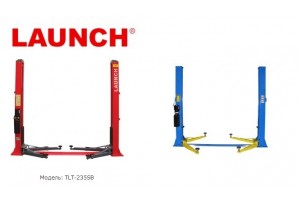

Порівняння підйомника LAUNCH із синім китайським витягом

1. Вага

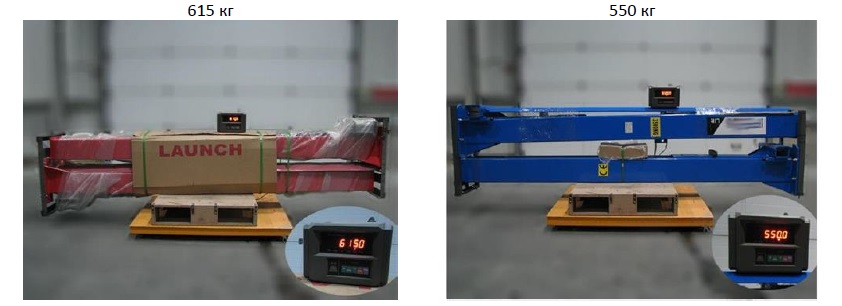

Такі характеристики, як стійкість і надійність автомобільного підйомника, безпосередньо залежить від товщини металу, що використовується в стійках і надійності з'єднань. Одним з найбільш простих способів визначення масивності конструкції, а так само кількість витраченого матеріалу це зважування. Судячи з фотографії виходячи з приблизно однакових габаритів конструкцій, можна сказати, що в підйомнику Launch використано більше металу, і витяг має більш товсті стінки колон, а відповідно стійкіший до навантажень.

2. Зварні з'єднання

Від якості виконання цих з'єднань безпосередньо залежить цілісність та спільна робота всіх деталей підйомника.

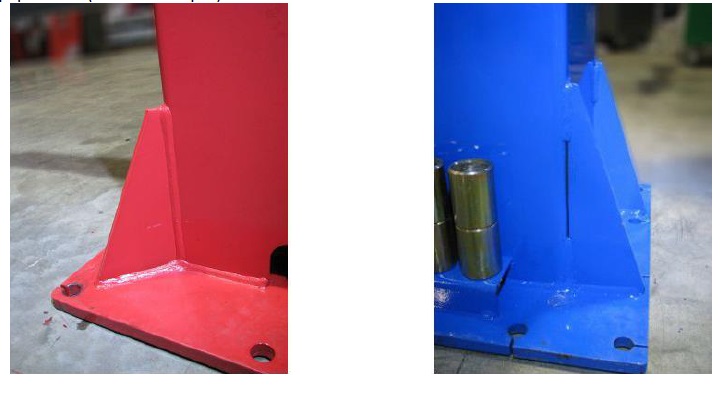

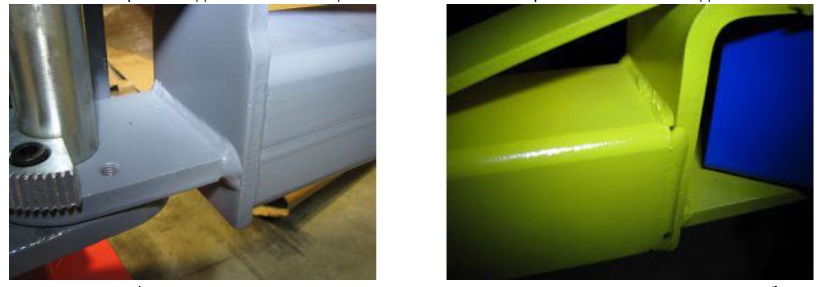

Як видно на фото, усі зварні шви підйомника LAUNCH безперервні та виконані роботом в автоматичному режимі. У синього підіймачі зварні шви виконані ручним дуговим зварюванням, місцями шви переривчасті (точкове зварювання).

3. Конструктивні особливості колон

Давайте детальніше розглянемо основну та несучу частину підйомника колону. Саме вона сприймає навантаження від автомобіля та передає на основу. Відповідно від потужності її профілю, надійності сполучних вузлів, стійкості та кріплення до підлоги (основи) залежить, чи зможете Ви підняти автотранспорт і утримувати його в рівновазі на висоті.

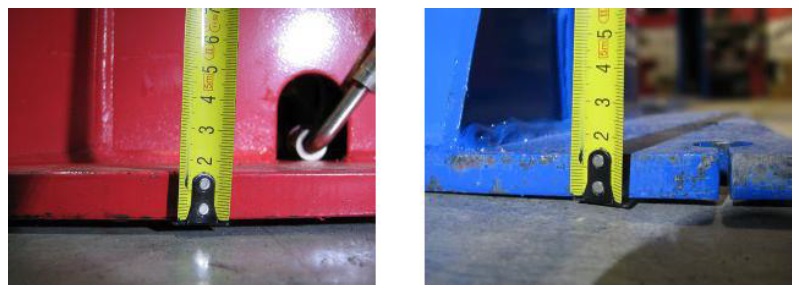

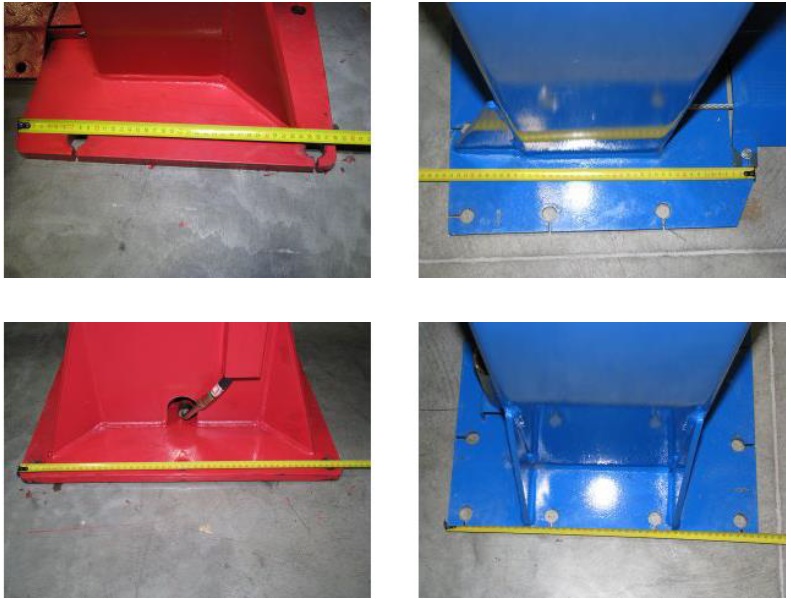

Підйомник LAUNCH габарити колони 285х180мм; розмір плити основи колони 520х380мм; товщина плити основи колони 16мм

Синій витяг має габарити колони 205х240мм; розмір плити основи колони 450х430мм; товщина плити основи колони 14мм

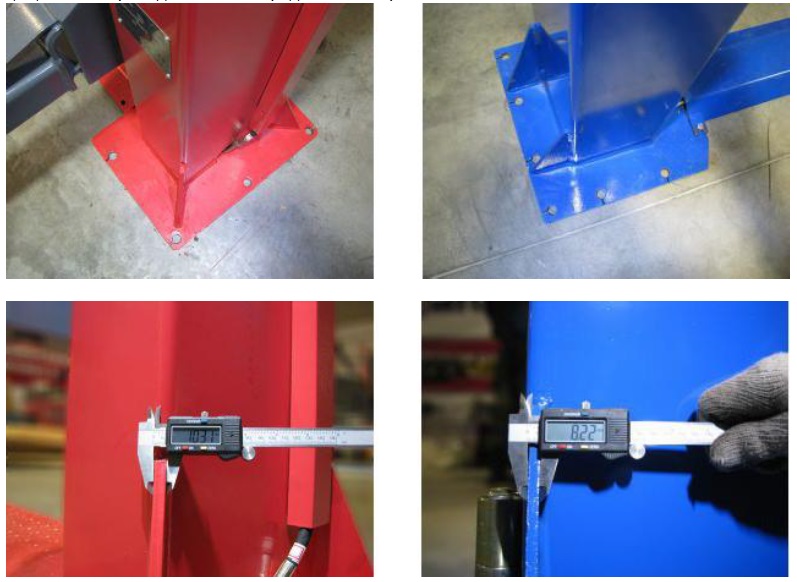

Ребра жорсткості колони LAUNCH, товщиною 10мм, працюють у поздовжньому та поперечному напрямках, забезпечуючи додаткову стійкість, за рахунок розташування під кутом 45° до кутів колони.

Ребра жорсткості колони синього витягу, товщиною 8мм, розташовані з торця витягу і захищають колону від зсуву лише в поздовжньому напрямку.

4. Кріплення колони

Здійснюється анкерними болтами, які йдуть в комплекті з підйомниками. Відповідно до СНиП 2.09.03-85 відстань між болтами повинна перевищувати 8 діаметрів болта, якщо це правило не дотримується, необхідно застосовувати подовжений на 100мм анкерний болт.

Колони підйомника LAUNCH має 5 точок кріплення анкерів, які повністю відповідають нормам кріплення колон болтами.

А колони впідіймачів синього кольору кріпляться у 8 точках, відстань між якими не відповідає українським нормам. І доводиться докуповувати більш довгі анкери, для яких необхідно виконувати основу у вигляді кубів більшої висоти або потовщення в підлогах. А це додаткові витрати на матеріал та роботи.

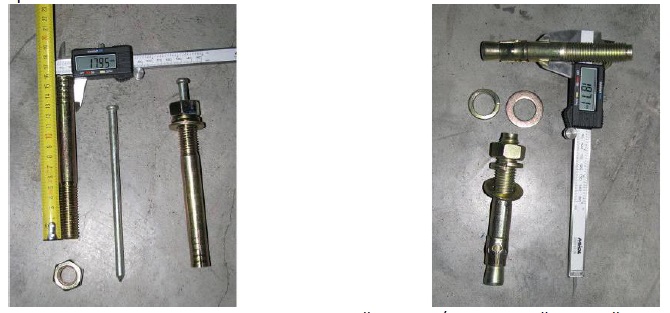

У комплекті витягів йдуть анкери: LAUNCH - довжиною 160мм, Ø 18мм; синій - довжиною 140мм, Ø 19мм.

5. Гідравлічні вузли підйомників

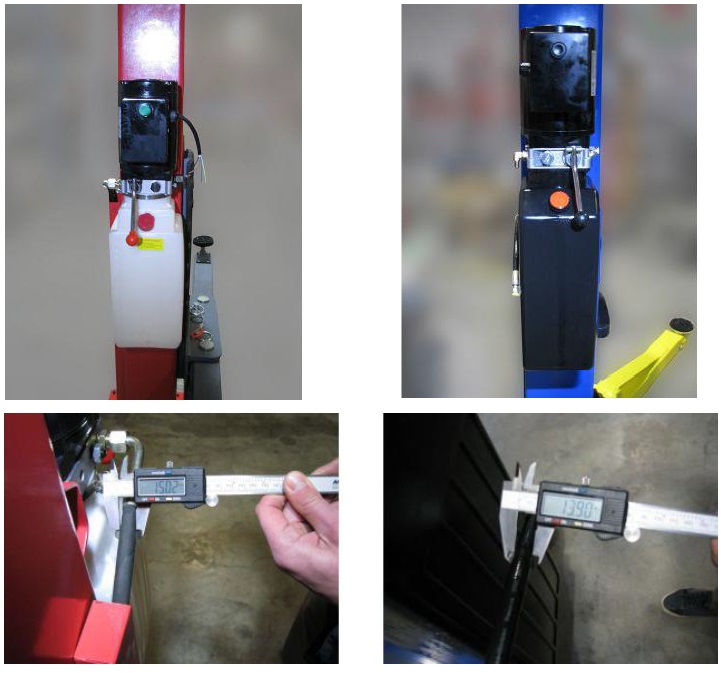

Гідравлічний насос підйомника LAUNCH виконаний повністю за італійською ліцензією, оснащений багатошаровим армованим шлангом діаметром 15мм і підходить для підвищеного тиску.

Підйомники синього кольору мають стандартний китайський гідравлічний насос зі звичайним шлангом діаметром 14мм.

6. Жолоб тросів синхронізації

Призначений для прокладання тросів синхронізації і забезпечує збереження гідравлічних магістралей від передавлювання колесами автомобіля, що обслуговується.

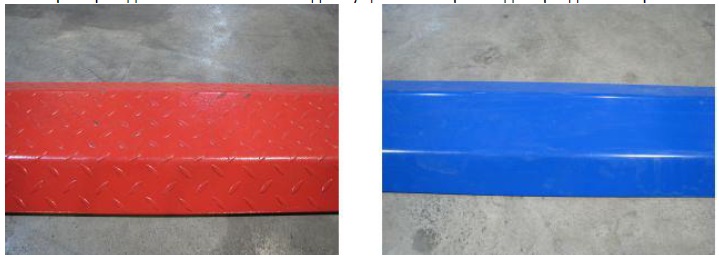

У підйомниках LAUNCH застосовується рифлена поверхня кожуха, що сприяє кращому зчепленню колеса і поверхні, не ковзає. У підіймачах синього кольору – рівна поверхня кожуха, що ковзає. При переїзді автомобілем необхідний суттєвий розгін для подолання перешкоди.

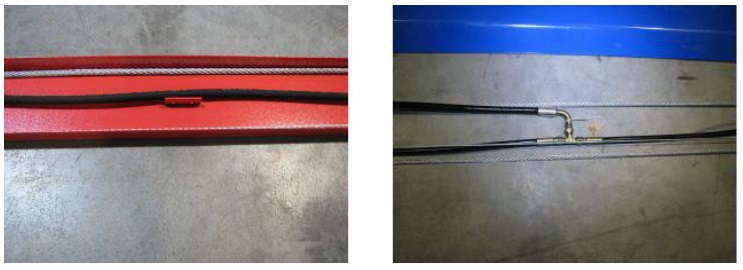

Тільки у підйомниках LAUNCH кожух йде спільно з жолобом, який призначений для оберігання тросів та шлангу від попадання сміття, пилу… У синіх витягах захисний жолоб відсутній. Троси та шланги переміщаються по підлозі та нічим не захищені від сміття.

7. Лапи

Лапи - це частина підйомника, яка утримує автомобіль і передає його навантаження на колони. Від їхньої довжини залежить з машинами яких габаритів ви зможете працювати.

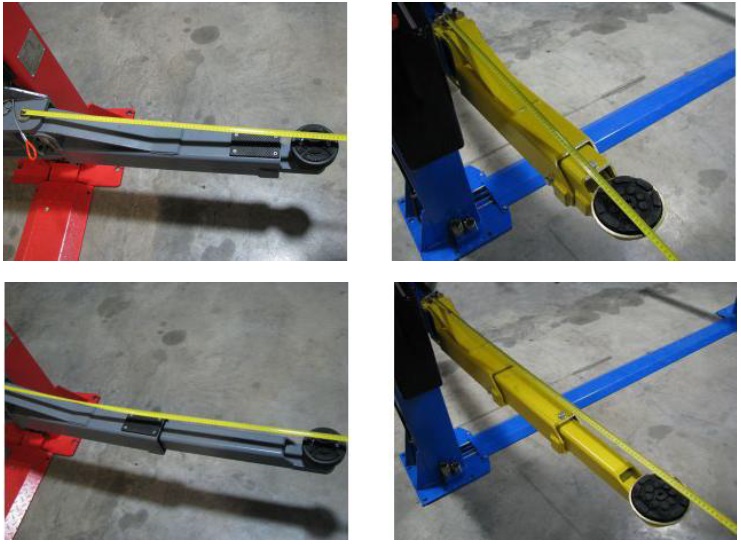

Так у підйомниках LAUNCH передні та задні лапи асиметричні. Передня лапа: мінімальний виліт – 600мм, максимальний виліт – 1100мм (3 секції). Задня лапа: 900мм – 1400мм (2 секції). Також передбачено додаткову опору довжиною 650мм, для роботи з малими колісними базами (автомобілі типу Smart).

У підйомниках синього кольору передні лапи з вильотом становить мінімум 700мм, а максимальний виліт 1150мм. Задні лапи: мінімальний виліт – 800мм, максимальний виліт – 1250мм.

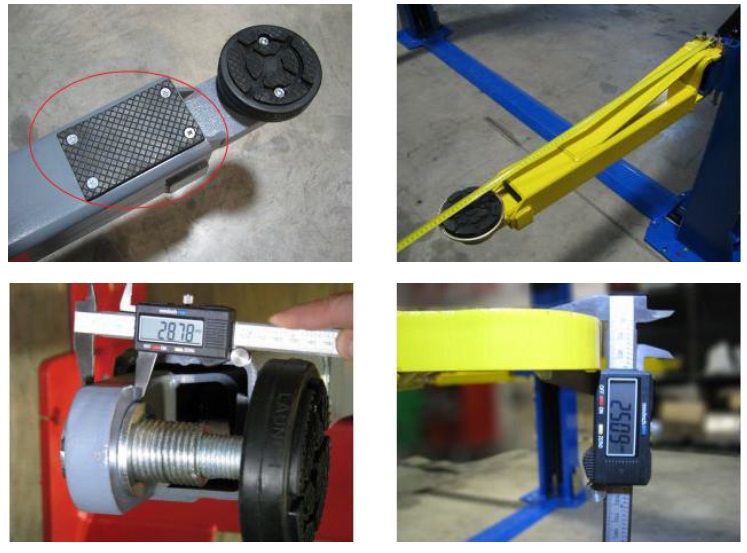

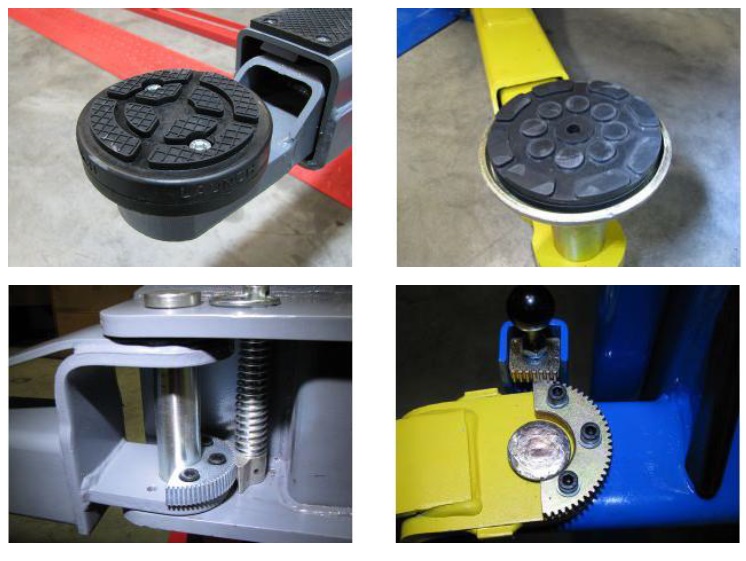

Опорний п'ятак підйомників LAUNCH має товщину 28мм і повністю прогумовану поверхню, яка виключає контакт металу та автомобіля. Механізм розблокування розльоту інноваційний лап і доступ до нього прихований забезпечуючи надійний захист від пошкоджень. Висоту підхвату автомобіля від підлоги можна регулювати від 100 до 170мм за допомогою викручування подвійного різьбового телескопа на опорному п'ятаку

Опорний п'ятак підйомників синього кольору має товщину 25мм і оснащений тільки гумовою накладкою, що уможливлює контакт металу лапи та автомобіля.

Механізм розблокування розльоту лап стандартний з відкритим доступом до механізму розблокування, що може призвести до потрапляння частин одягу робітника, сміття та швидкого виходу з ладу. Висоту підхоплення автомобіля від підлоги можна встановити на 140, 160 або 200мм, переставляючи підставки з опорним п'ятаком.

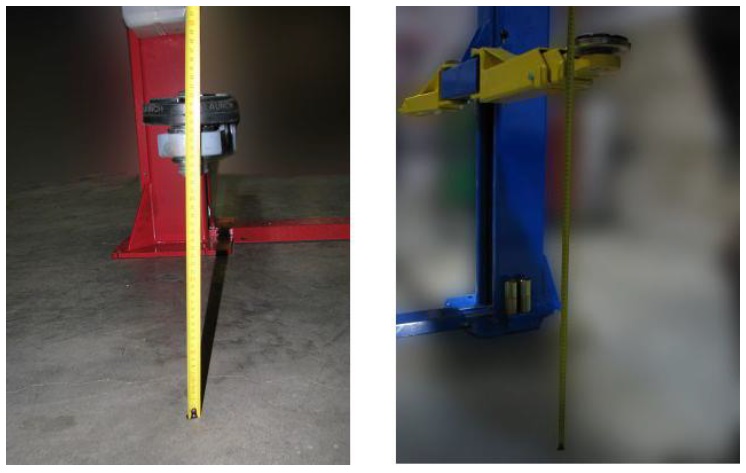

Висота спрацьовування першого стопа у LAUNCH 420мм, а у витягу синього кольору – 950мм.

8. Кріплення лап до каретки

Візуально дуже помітні відрізняючи за способом кріплення лап до каретки, габарити та виконання кріпильної шпильки.

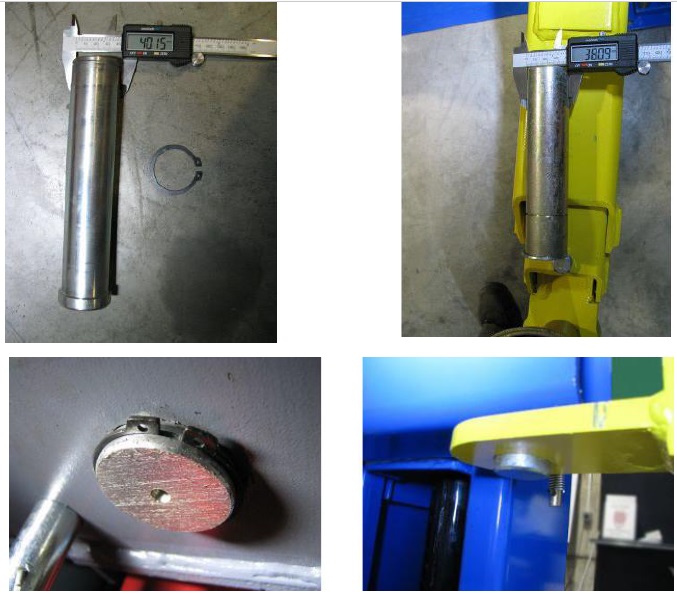

Так у підйомниках LAUNCH пластина кріплення лап до каретки товщиною 16мм, а шпилька цільнолита, довжиною 205мм з діаметром стрижня 40мм, діаметром фланця 45мм. Фіксуюча шпилька оснащена стопорним кільцем.

У підйомниках синього кольору пластина кріплення лап до каретки товщиною 14мм, а шпилька зварна, довжиною 170мм з діаметром стрижня 38мм, діаметром фланця 41мм.

9. Каретка

Це частини підйомника, які переміщують лапи з вантажем на певну висоту. Дуже важлива синхронність їхньої роботи і звичайно ж надійність.

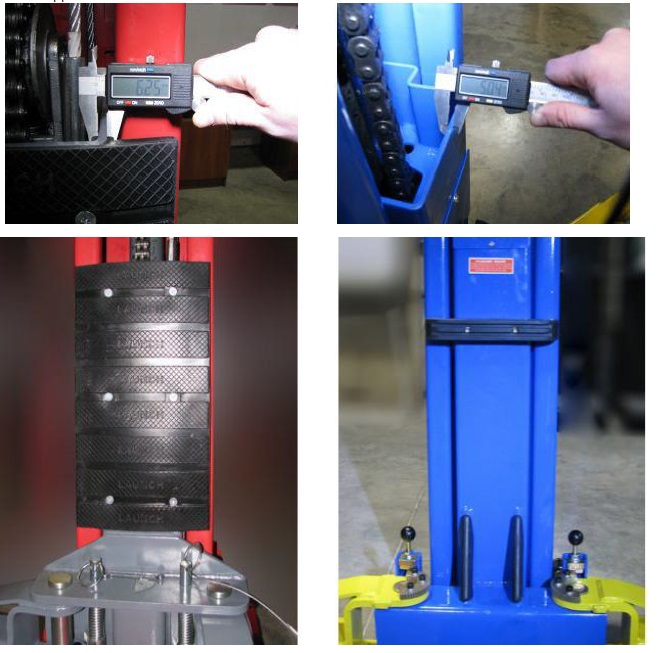

Каретка підіймачів LAUNCH інноваційної конструкції з розмірами 185х115мм, довжина 410мм. Товщина стін каретки 6мм. Завдяки великій площі гумової накладки на каретці забезпечується максимальний захист авто дверей.

Каретка підіймачів синього кольору зварена, з двох квадратних профілів, розмірами 125х100мм, довжина 415мм. Товщина стін каретки 5мм. Захист дверей автомобіля мінімальний через невеликі розміри гумової накладки.

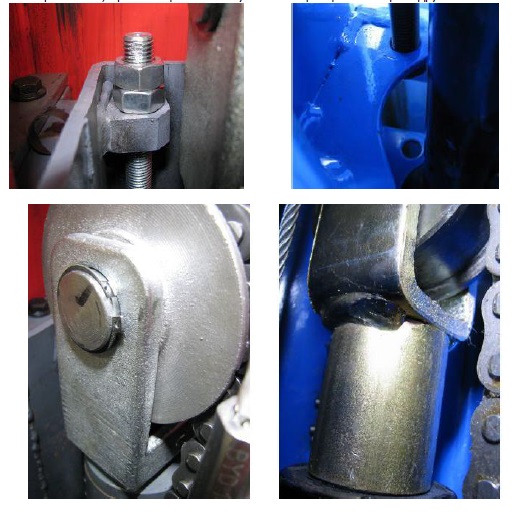

У підіймачів LAUNCH трос до пластини кріпиться металевим листом завтовшки 20 мм, а ролик закріплений на цільнолитій деталі. У витягів синього кольору трос до пластини кріпиться металевим листом завтовшки 5 мм, а ролик закріплений на гнутому листі привареному до циліндра.

10. Елементи підйомних механізмів

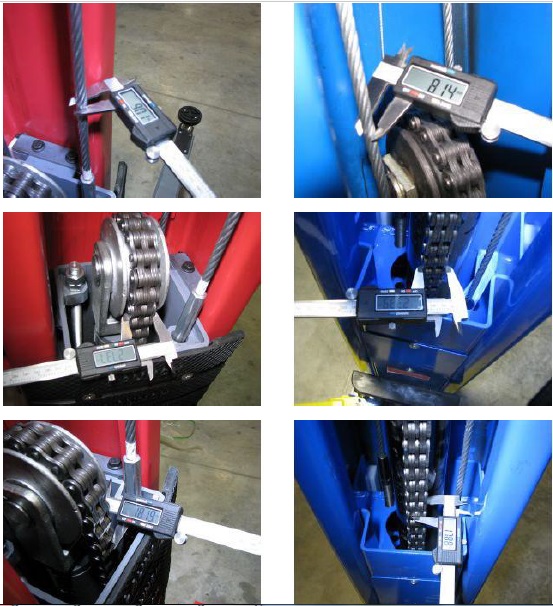

У підіймачів LAUNCH в циліндрах використовуються високоякісні європейські манжети. Габаритні розміри роликів для троса:

Діаметр 115мм

Ширина 20мм

Глибина ринви 11мм

Ролик сконструйований так, що можливість вискакування троса повністю виключена.

Металевий трос діаметром 9мм. Габаритні параметри ланцюга ширина 27мм, товщина 18мм.

Підйомники синього кольору використовують стандартні китайські манжети. Габаритні розміри роликів для троса:

Діаметр 75мм

Ширина 15мм

Глибина ринви 7,5мм

Стандартна конструкція ролика, при якій вискакування троса можливе.

Металевий трос діаметром 8мм. Габаритні параметри ланцюга ширина 23мм, товщина 17мм.
